Pengertian Routing RIP, IGRP, OSPF, Dan BGP

1.RIP ( Routing Information Protocol )

Routing RIP adalah sebuah protocol routing yang termasuk ke dalam routing dinamis yang digunakan di dalam sebuah jaringan LAN atau Local Area Network dan juga ke dalam jaringan WAN atau Wide Area Network.  Protocol ini telah diklasifikasikan sebagai Interior Gateway Protocol (IGP). Alogaritma yang digunakan oleh protocol ini adalah Distance-Vector Routing. Dalam RFC 1058 (1988) Protocol ini telah didefinisikan dan dikembangkan beberapa kali, sehingga muncul RIP untuk Versi 2 ( RFC 2453), sekarang ini kedua versi tersebut masih sering sekali di gunakan, RIP ini sendiri telah diadaptasikan oleh penggunaan Ipv6 yaitu RIPng atau RIP Next Generation / RIP generasi berikutnya yang diterbitkan ke dalam RFC 2080 (1997)

Routing RIP

Kelebihan RIP :

1. Menggunakan Metode Tringgered Update
2. RIP ini memiliki sebuah timer untuk mengetahui kapan sebuah router akan kembali memberikan informasi routing
3. Jika terjadi perubahan pada sebuah ajringan, timer belu habis maka router akan tetap harus mengirimkan informasi routing karena dipicu oleh perubahan tersebut
4. Pengaturan dalam penggunaan routing RIP tidak rumit dan memberikan hail yang cukup dapat diterima. Dan juga jarang sekali terjadi sebuah kegagalan Link jaringan

Kekurangan RIP

1. Host yang terbatas sekali
2. Routing RIP tidak memilik informasi tentang subnet setiap Route
3. RIP ini tidak sama sekali mendukung Variale Length Subnet Masking Atau VLSM
4. Ketika pertama kali dijalankan hanya mengetahui cara routing ke dirinya sendiri saya atau informasinya lokal

2.IGRP ( Interior gateway Routing Protocol )

Routing IGRP

Routing IGRP Adalah protocol yang dimana distance vector yang diciptakan oeh perusahan Cisco untuk mengatasi kekurang dari Routing RIP ( Routing Information Protocol ) untuk Routing IGRP ini sendiri untuk penggunaan Hop nya maksimum mencapai 255 dan sevafau matric. Routing ini menggunakan Bandwidth, MTU, Delay dan Load. Routing IGRP ini merupakan protocol routing yang menggunakan Autonomous System atau AS yang dimana dapat menentukan routing berdasarkan system, interior atau exterior. Dan untuk Administrative distance untuk IGRP sendiri yaitu 100. IGRP merupakan sebuah penjaluran jarak antara vector protocol, bawha masing-masing penjaluran bertugas untuk mengirimkan semua atau sebagian diri sisi table penjaluran dalam penjaluran pesan untuk memperbaharui pada waktu tertentu untuk masing-masing penjaluran.

Isi Dari Informasi Routing :

1. Sebuah identifikasi tujuan baru
2. Mempelajari apabila terjadi sebuah kegagalan

Kunci Desain Jaringan IGRP

1. Secara otomatis dapat menangani sebuah topologi yang sangat komplek
2. Memiliki kemampuan ke segmen dengan bandwidth dan delay yang berbeda
3. Skalabilitas untuk fungsi jariangan yang besar

Tujuan Dari Ruting IGRP

1. Penjaluran yang stabil di dalam jaringan komplek sangat besar dan tidak adanya pengulangan penjaluran
2. Rendahnya Overhead, IGRP ini sendiri tidak menggunakan bandwidth yang diperlukan antar beberapa route
3. Pemisahan lalu lintas antar beberapa route paralel
4. Kemampuan untuk menangani berbagai jenis layanan dengan informasi tunggal
5. Mempertimbangkan laju kesalahan dan tingkat lalu lintas pada alur yang berbeda
6. Penjaluran stabil di jaringan yang besar

3.OSPF ( Open Short Path First )

Routing OSPF

OSPF  merupakan  sebuah  routing  protokol  yang  hanya  dapat  bekerja  dalam  jaringan internal  di  mana masih memiliki hak administrasi terhadap jaringan tersebut. OSPF juga merupakan routing protokol yang berstandar  terbuka, yaitu  routing  protokol  ini  bukan  ciptaan  dari  vendor  manapun.  Dengan  demikian,siapapun  dapat  menggunakannya,  perangkat  manapun  dapat  kompatibel  dengannya,  dan  dimanapun routing  protokol  ini  dapat  diimplementasikan.  OSPF  menggunakan  protokol  routing  link-state,  yang memiliki titik berat pada kinerja processor, kebutuhan memori dan konsumsi bandwidth.

Setiap  protokol  routing  memiliki  kelebihan  dan  kekurangan  masing-masing.  Routing  Information Protocol (RIP) dan OSPF salah satu dari dynamic routing. Namun OSPF lebih baik daripada RIP, karena RIP dapat menimbulkan routing loop dan menggunakan bandwith yang lebih besar (Syafrizal, 2008).

OSPF  bekerja  berdasarkan  algoritma  Shortest  Path  First  yang  dikembangkan  berdasarkan  algoritma Dijkstra.  Sebagai  Interior  Gateway  protocol  (IGP).  Interior  Gateway  protocol  atau  Interior  RoutingProtokol  dikembangkan  untuk  menghubungkan  router-router  dibawah  kendali  administrator  jaringan (Sofana, 2008). OSPF mendistribusikan informasi  routing-nya di dalam router-router  yang tergabung ke dalam  suatu  AS.  AS  adalah  jaringan  yang  dikelola  oleh  administrator  setempat.  OSPF  menggunakan protokol  routing  link-state,   didesain  untuk  bekerja  dengan  sangat  efisien  dalam  proses  pengiriman update informasi rute. OSPF merupakan protokol alternatif untuk menutupi kelemahan RIP. OSPF juga merupakan  protokol  routing  yang  menggunakan  prinsip  multipath  (multi  path  protokol)  dapat mempelajari berbagai rute dan memilih lebih dari satu rute ke host tujuan.

OSPF digunakan bersamaan dengan IP, maksudnya paket OSPF dikirim bersamaan dengan  header  paket data  IP.  Setiap  router  OSPF  mempunyai  database  yang  identik  yang  menggambarkan  topologi  suatu Autonomous  System  yang  disebut  dengan  Link  State  database  (Topological  database).  Dari  databaseini,  perhitungan  Shortest  Path  First  dilakukan  untuk  membentuk  Routing  Table.  Perhitungan  ulang terhadap  Shortest  Path  First  dilakukan  apabila  terjadi  perubahan  pada  topologi  jaringan.  OSPF memungkinkan  beberapa  jaringan  untuk  dikelompokkan  bersama.  Pengelompokkan  seperti  ini dinamakan  dengan  area dan topologinya  tersembunyi  dari seluruh  AS.  Informasi  yang tersembunyi  ini memungkinkan  penurunan  traffic  routing.  Dengan  menggunakan  konsep  area  sistem  penyebaran informasinya  menjadi  lebih  teratur  dan  tersegmentasi.  Dengan  adanya  distribusi  routing  yang  teratur, maka  penggunaan  bandwidth  akan  lebih  efisien,  lebih  cepat  mencapai  konvergensi,  dan  lebih  presisi dalam menentukan rute terbaik dalam mengirim paket (Syafrizal, 2008).

4. EIGRP ( Enchanced Interior Hatway Routing Protocol )

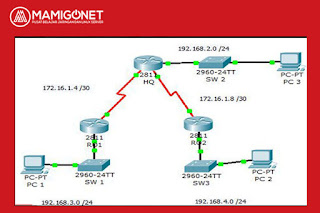

Routing EIGRP

Merupakan hasil pengembangan dari routing ptotokol pendahulunya yaitu IGRP yang keduanya adalah routing pengembangan dari CISCO. Pengembangan itu dihasilkan oleh perubahan dan bermacam-macam tuntutan dalam jaringan Skala jaringan yang besar. EIGRP menggabungkan kemampuan dari Link-State Protokol dan Distance Vector Protokol, terlebih lagi EIGRP memuat beberapa protocol penting yang secara baik meningkatkan efisiensi penggunaannya ke routing protocol lain.

EIGRP sering disebut juga Hybrid-Distance-Vector Routing Protocol, karena cara kerjanya menggunkan dua tipe routing protocol, yaitu Distance vector protocol dan Link-State protocol. Dalam pengertian bahwa routing EIGRP sebenarnya merupakan distance vector protocol tetapi prinsip kerjanya menggunakan links-states protocol. Sehingga EIGRP disebuat sebagai hybrid-distance-vector,mengapa dikatakan demikian karena prinsip kerjanya sama dengan links-states protocol yaitu mengirimkan semacam hello packet.

Algoritma EIGRP :

EIGRP memiliki sistem pembangunan routing protocol dengan membuat sebuah algoritma yang dikenal dengan nama DUAL. Dual digunkan untuk mengkalkulasi dan membangun sebuah routing table. DUAL digunakan untuk memastikan sebuah jalur untuk sebuah network dan menyediakan sebuah loopless routing environment.agar membantu mengirimkan sebuah packet ke sebuah jaringan, DUAL mengirimkan sebuah packet query kepada network yang berseberangan denganya maupun router yang terkoneksi langsung dengan dia.

Selama mengirimkan query packet ,setiap router akan melanjutkan untuk meneruskan query packet tersebut sampai sebuah router akan mengirimkan sebuah replay packet sebagai informasi bagaimana caranya untuk menuju ke sebuah jaringan tertentu. Ketika replay paket telah diterima oleh router yang mengirimkan query packet, DUAL akan mengkalkulasi dan menentukan router yang mana yang akan menjadi Successor dan router yang mana yang akan menjadi feasible successor.

Successor akan menjadi jalur yang utama,dan jalur yang terdekat,yang paling efissien yang untuk menuju kesebuah network yang dapat di jangkau oleh DUAL.Jalur successor router dikalkulasikan dengan menggunakan Delay,bandwidth,dan factor-faktor yang lain.sedangkan feasible successor adalah jalur backup atau jalur cadangan yang akan digunakan ketika router tidak memilih jalur successornya.dan tidak digharuskan sebuah router yang menggunkan protocol EIGRP menentukan feasible successor.

Ketika successor atupun feasible successor jatuh,Maka DUAL kan mengirimkan kembali query packet ke masing-masing router dan meletkakn jalur yang telah ia pelajri dari pengiriman query paket akan disimpan dalam sebuah routing table.

DUAL memungkinkan router EIGRP untuk menentukan apakah jalur yang diberikan oleh router tetangga looped atau free-loop dan mengizinkan router yang menggunakan protocol EIGRP untuk menemukan jalur alternatif tanpa harus menunggu update dari router lain.

Struktur Data EIGRP :

a.Hello packet

Hello packet dikirim secara multicast ke IP Address 224.0.0.10. EIGRP akan mengirimkan hello packet untuk mengetahui apakah router-router tetangganya masih hidup ataukah dalam keadaan mati Pengiriman hello packet tersebut bersifat simultant, dalam hello packet tersebut mempunyai hold time, bila dalam jangka waktu hold time router tetangga tidak membalas hello paket tadi maka router tersebut akan dianggap dalam keadaan mati. Biasanya hold time itu 3x waktunya hello packet, hello packet defaultnya 15 second. Lalu DUAL akan meng-kalkulasi ulang untuk pathnya dan tidak memerlukan.

b.Update packets

Update packets digunakan untuk menyampaikan tujuan yang dapat dijangkau oleh router. Ketika sebuah router baru ditemukan Update packets dikirim secara unicast sehingga router dapat membangun topologi table.dalam kasus lain, Update packets dikirim secara multicast untuk perubahan link-cost.

c.Acknowledgement packet

Acknowledgement Packet adalah Hello packet yang tidak berisikan data, packet Acknowledgement memuat non zero acknowledgement number dan selalu dikirimkan dengan mengunakan unicast address, acknowledgement merupakan sebuah pemberitahuan bahwa paket datanya telah diterima.

d.Query packets

Query packets adalah sebuah request atau permintaan yang dilakukan secara multicast yang akan meminta sebuah route. Selama mengirimkan query packet ,setiap router akan melanjutkan untuk meneruskan query packet tersebut sampai sebuah router akan mengirimkan sebuah replay packet sebagai informasi bagaimana caranya untuk menuju ke sebuah jaringan tertentu.

e.Reply packets

Reply packets dikirim apabila router tujuan tidak memiliki feasible successors. Reply packets dikirim untuk merespon Query packet yang menginstrusikan bahwa router pengirim tidak memperhitunghkan ulang jalurnya karena feasible successors masih tetap ada. Reply packets adalah packet unicast yang dikirim ke router yang mengirimkan Query packet.

5. BGP ( Border Gateway Protocol )

BGP  adalah  exterior  protocol  gateway  untuk  komunikasi  antara  router  dalam autonomous system yang berbeda, BGP menggantikan EGP versi lama yang digunakan  pada ARPANET. Sebuah BGP sistem akan bertukar informasi dengan BGP yang lain dalam  jaringan,  informasi  ini  cukup  untuk  membangun graf  dalam  hubungan  AS, routing loop dapat terjadi dalam graf dan kebijakanrouting loop dapat dibatalkan.

BGP adalah inti dari protokol routing internet. Protocol ini yang menjadi backbone dari jaringan internet dunia. BGP adalah protokol routing inti dari internet yg digunakan untuk melakukan pertukaran informasi routing antar jaringan. Ia bekerja dengan cara memetakan sebuah tabel IP network yang menunjuk ke jaringan yg dapat dicapai antar Autonomous System (AS). Hal ini digambarkan sebagai sebuah protokol path vector. BGP tidak menggunakan metrik IGP (Interior Gateway Protocol) tradisional, tapi membuat routing decision berdasarkan path, network policies, dan atau ruleset. dari Januari 2006 hingga saat ini BGP versi 4 masih digunakan. BGP mendukung Class Inter-Domain Routing dan menggunakan route aggregation untuk mengurangi ukuran tabel routing. sejak tahun 1994, BGP-4 telah digunakan di internet. semua versi dibawahnya sudah tidak digunakan. BGP diciptakan untuk menggantikan protokol routing EGP yang mengijinkan routing secara tersebar sehingga tidak harus mengacu pada satu jaringan backbone saja.
